高爐煤氣流量計
點擊次數：2659 發布時間：2021-01-08 06:21:58

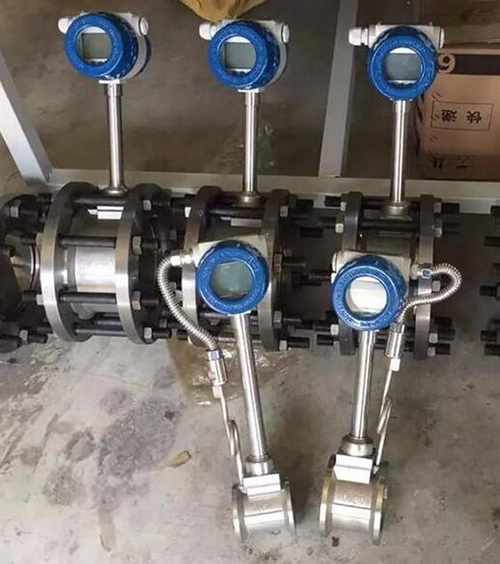

高爐煤氣流量計的產品概述
渦街流量計采用卡門渦街原理制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償），根據用戶需要，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，可附帶脈沖或4～20mADC電流輸出功能。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定。
高爐煤氣流量計主要技術指標
公稱通徑(mm)：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)：DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料：1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度：壓電式:0.2g，電容式:1.0～2.0g
精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度：1：6～1：30
供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號：方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數：符合JB/T9249標準 Cd≤2.4
防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級：普通型IP65，潛水型 IP68
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質：氣體、液體、蒸汽
傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω
高爐煤氣流量計產品型譜

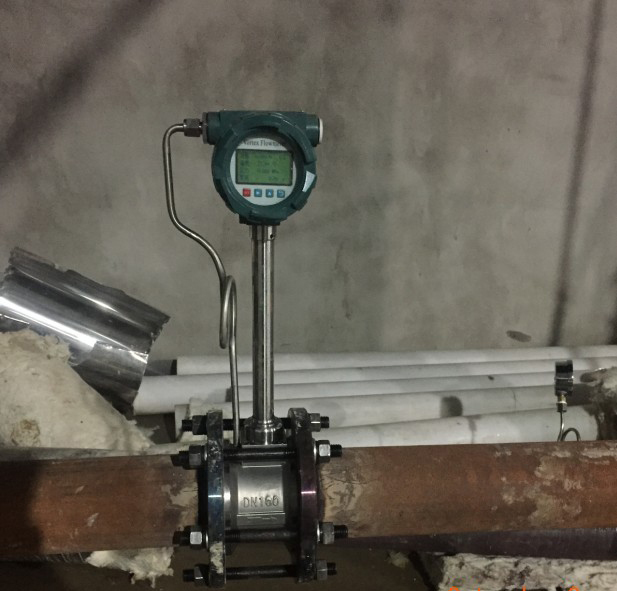

高爐煤氣流量計的安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一）安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：
1．對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖
DN為儀表工稱口徑
注:調節閥盡可能不安裝在流量計的上游,而應安裝在流量計的下游10D處。
2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與流量計表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖。D為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。

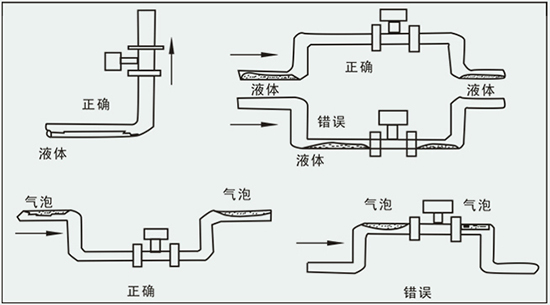

6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖a所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖b所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
高爐煤氣流量計的工作原理

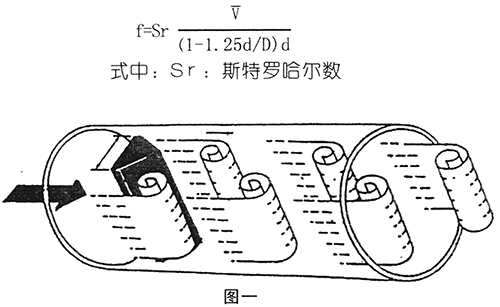

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，
圖表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m³） 公式（2）
式中：K＝儀表常數（1/m³）。
N＝脈沖個數
Q＝體積流量（m³）
高爐煤氣流量計的產品特點
1、安裝簡便，維護十分方便；
2、結構簡單牢固，無可動部件，長期運行十分可靠；
3、量程范圍寬，量程比可達1：15；
4、壓力損失小，運行費用低，更具節能意義；
5、應用范圍廣，液體、氣體、蒸汽均可測量；
6、檢定周期長，一般為兩年；
7、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；
8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
9、檢測探頭不直接接觸被測介質，性能更穩定。
壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表

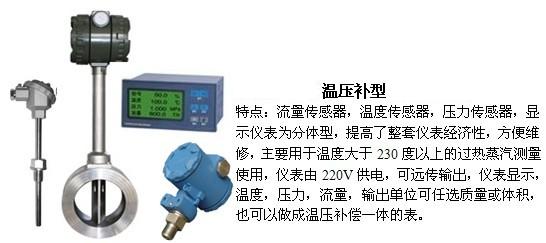

高爐煤氣流量計分類
高爐煤氣流量計產品優勢
1、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
2、安全防爆，適用于惡劣環境。
3、無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
4、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
5、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
6、同時顯示流量值與累計流量值，不必輪流切換。
7、采用抗振探頭，有效消除外界振動影響。
8、電路采用表面貼裝工藝，結構緊湊，可靠性高。
9、采用分體式信號轉換器，電纜*長10米。
10、量程比寬達20:1。
與渦輪流量計相比，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中保證精度。
與孔板相比，它的測量范圍大，壓力損失小，準確度高。渦街流量計屬于流體振動式流量計，可用于測量飽和蒸汽、過熱蒸汽
渦街流量計采用卡門渦街原理制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償），根據用戶需要，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，可附帶脈沖或4～20mADC電流輸出功能。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定。
高爐煤氣流量計主要技術指標
公稱通徑(mm)：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)：DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料：1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度：壓電式:0.2g，電容式:1.0～2.0g
精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度：1：6～1：30
供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號：方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數：符合JB/T9249標準 Cd≤2.4
防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級：普通型IP65，潛水型 IP68
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質：氣體、液體、蒸汽
傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω
高爐煤氣流量計產品型譜
| 型 譜 | 說 明 | ||||||
| KM-LUGB | 渦街流量儀表 | ||||||
| 檢測 | B | 壓電式傳感器 | |||||
| 方式 | E | 電容式傳感器 | |||||
| 連接方式 | 1 | 僅對滿管型 | 法蘭連接型 | ||||
| 2 | 僅對滿管型 | 法蘭卡裝型 | |||||
| 3 | 僅對插入型 | 簡易插入型 | |||||
| 4 | 僅對插入型 | 球閥插入型 | |||||
| 測量介質 | 2 | 液體 | |||||
| 3 | 氣體 | ||||||
| 4 | 蒸汽 | ||||||
| 公稱通徑 | 2 | DN25 | |||||
| … | … 單位：mm | ||||||
| 30 | DN300 | ||||||
| 使用環境 | P | 普通型 | |||||
| B | 防爆型 | ||||||
| 輸出信號 | 1 | 脈沖輸出 | |||||
| 2 | 4～20mA電流輸出，液晶顯示 | ||||||
| 3 | RS-485通訊 | ||||||
| 4 | 電池供電，不帶溫度、壓力補償 | ||||||
| 5 | 溫壓補償一體，4～20mA電流輸出型 | ||||||
| 6 | 溫壓補償一體，電池供電型 | ||||||
高爐煤氣流量計的安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一）安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：
1．對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖
DN為儀表工稱口徑
注:調節閥盡可能不安裝在流量計的上游,而應安裝在流量計的下游10D處。
2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與流量計表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖。D為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。
6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖a所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖b所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
高爐煤氣流量計的工作原理
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，
圖表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m³） 公式（2）
式中：K＝儀表常數（1/m³）。
N＝脈沖個數
Q＝體積流量（m³）
高爐煤氣流量計的產品特點
1、安裝簡便，維護十分方便；
2、結構簡單牢固，無可動部件，長期運行十分可靠；
3、量程范圍寬，量程比可達1：15；
4、壓力損失小，運行費用低，更具節能意義；
5、應用范圍廣，液體、氣體、蒸汽均可測量；
6、檢定周期長，一般為兩年；
7、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；
8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
9、檢測探頭不直接接觸被測介質，性能更穩定。
壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表
高爐煤氣流量計分類
高爐煤氣流量計產品優勢
1、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
2、安全防爆，適用于惡劣環境。
3、無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
4、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
5、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
6、同時顯示流量值與累計流量值，不必輪流切換。
7、采用抗振探頭，有效消除外界振動影響。
8、電路采用表面貼裝工藝，結構緊湊，可靠性高。
9、采用分體式信號轉換器，電纜*長10米。
10、量程比寬達20:1。
與渦輪流量計相比，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中保證精度。
與孔板相比，它的測量范圍大，壓力損失小，準確度高。渦街流量計屬于流體振動式流量計，可用于測量飽和蒸汽、過熱蒸汽
