壓縮空氣熱式氣體質量流量計產品概述
熱式氣體質量流量計是利用熱傳導原理測流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。
壓縮空氣熱式氣體質量流量計的傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路，一個傳感器測量流量溫度，另一個傳感器維持高于流體溫度的恒溫差，可以在高溫和高壓條件下進行流量測量。

壓縮空氣熱式氣體質量流量計具有如下技術優勢
1,真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標準體積流量。
2,寬量程比，可測量流速高至100Nm/s底至0.5Nm/s的氣體，可以用于氣體檢漏。
3,抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
4,安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。
5,數字化設計。整體數字化電路測量，測量準確、維修方便。
6,采用RS-485通訊，可以實現工廠自動化、集成化。

壓縮空氣熱式氣體質量流量計原理
熱式氣體質量流量計是依據吸收熱的速度直接與質量流量相關的原理，該儀表的傳感器由兩個基準級熱電阻（鉑RTD）組成。一個是質量速度傳感器T1，一個是測量氣體溫度變化的溫度傳感器T2。當這兩個RTD置于被測氣體中時，其中傳感器T1被加熱到氣體溫度以上的一個恒定的溫差，另一個傳感器T2用于感應被測氣體溫度。隨著氣體質量流速的增加，氣流帶走更多熱量,傳感器T1的溫度下降，要維持T1、T2恒定的溫度差，T1的加熱功率就要增大。根據熱效應的金氏定律。移動的氣體分子撞擊熱電阻時吸收帶走熱量，流量越大，接觸熱電阻的分子越多，吸收的熱量越多，熱吸收與某種氣體的分子數，熱學特性和流動特性有關。加熱功率P、溫度差△T（T1-T2）與質量流量Q有確定的數學關系式。
P/△T=K1+K2 f（Q）K3
K1、K2、K3是與氣體物理性質有關的常數。


壓縮空氣熱式氣體質量流量計特點
1、測量氣體質量流量，無需溫度、壓力補償。
2、量程比大，測量流速范圍：0.1Nm/s～100Nm/s。
3、無壓力損失，適用已知截面積的任意形狀管道。
4、耐腐蝕型傳感器，適合測量腐蝕性氣體。
5、全量程段的專家算法，特別適合大口徑測量保證了測量的準確度，適于貿易結算。
6、可以出色的完成工藝管道的檢漏及設備工作。
7、施工量極小，由于采用插入式結構，可以在線安裝和維護。
8、基地式儀表可以就地顯示和帶報警控制。

壓縮空氣熱式氣體質量流量計技術參數
1、測量介質：各種氣體（乙炔氣除外）
2、管徑范圍：DN15～2000
3、流速范圍：0.1Nm/s～100Nm/s（標況條件20℃，101.33KPa）
4、準確度：±1%
5、介質溫度：常溫：-20～+100℃；高溫：-20～+350℃
6、工作壓力：4.0MPa
7、供電電源：一體式轉換器AC220V或DC24V1A；分體式轉換器：AC220V
8、響應速度：1秒
9、輸出信號：4～20mA；RS～485
10、測量顯示：質量流量、標況體積流量、累計流量、北京時間、累計運行時間。
11、傳感器防護等級：IP68
12、轉換器防護等級：一體式：IP67；分體壁掛式：IP65；分體盤裝式：IP52
13、防爆等級：EXd II CT4
14、報 警：1-2路繼電器結點：5A/AC220V、5A/DC30V自設定
15、傳感器材質：1Cr18Ni9Ti、哈氏合金、鈦、316L、鋁、304不銹鋼
16、探桿材質：1Cr18Ni9Ti、316L、304不銹鋼

壓縮空氣熱式氣體質量流量計應用
氧氣、氮氣、氫氣、氯氣及多組分氣體測量。（乙炔氣體除外）。
高爐煤氣、焦爐煤氣測量。
煙道氣測量。
沼氣、水處理中的曝氣和氯氣測量。
壓縮空氣測量。
天然氣、液化氣、火炬氣等氣體流量測量。
電廠高爐的一次風、二次風流量測量。
礦井下通風或排風系統流量測量。

壓縮空氣熱式氣體質量流量計流量范圍

壓縮空氣熱式氣體質量流量計外形尺寸

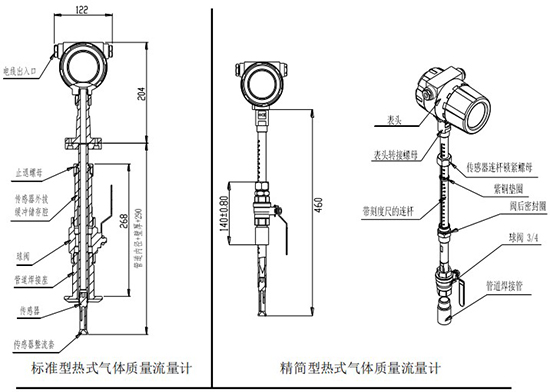

附錄 1 結構尺寸圖

附錄 2 滿管式流量計數據表

管段式傳感器管段尺寸表（法蘭連接）

1. 法蘭采用國標 GB/T9119-2000 標準。并依照 GB/T9119-2000 標準加工生產。

2. 對于 DN25～DN80 可以采用管螺紋連接，但要與儀表提供商達成技術協商一致后方可執行。

3. 表中只給出了*高 1.0Mpa 額定壓力數據，高于額定壓力的可以定做，但要與儀表提供商達成技術協商一致后方可執行。

4. 當公稱通徑 DN600 以上儀表有多種設計方案，在選購是客戶可以與儀表提供商進行技術溝通，我們可以按照您的要求設計生產，如果客戶沒有任何要求我們再滿足您基本要求的前提下，就按照我們設計生產。

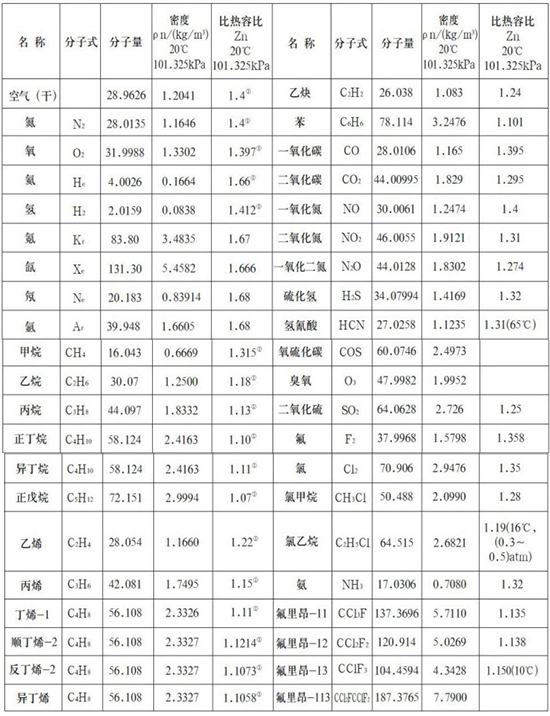

附錄 4 部分氣體物理參數

①表示 15.6℃ 壓力 101.325kpa

壓縮空氣熱式氣體質量流量計安裝

現場插入式儀表安裝

（1）安裝地點的選擇

選擇水平直管段安裝，安裝點表前和表后的直管段要求為：安裝點上游的節流元件距安裝點必須大于 5 倍管道直徑，安裝點下游的節流元件距安裝點必須大于 3 倍管道直徑，有條件的情況我們建議盡量使表前表后直管段長些。

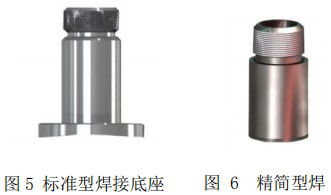

（2）安裝底座

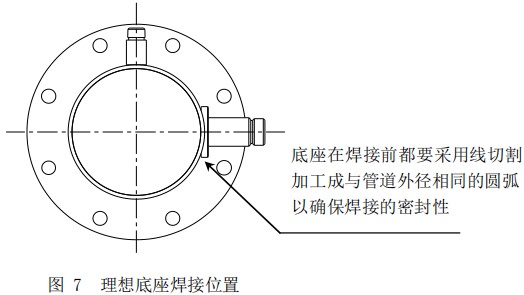

底座根據安裝方式不同，分為標準型和精簡型，安裝時應使底座位于管道截面方向的*頂端，并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。（如下圖)

安裝球閥

將不銹鋼專用閥門與焊接管道上的底座緊固前，應在壓接觸面使用密封墊（介質溫度在 100℃一下使用尼龍材料。100℃以上使用紫銅材質也可選用樂泰567 專用管螺紋膠進行密封）圖 8 為安裝完成的效果圖

打孔

經相關技術人員確認符合在線安裝的場合，用專用的打孔器開孔，可以實現在線不停產開孔安裝。停產打孔時可以采用多種方法，但要保證孔的軸心與底座的孔心同心，若不能保證同心建議可將管道上的孔大些，這樣有一定間隙可以調整。

儀表的安裝

參照附錄 1 圖（標準型熱式氣體質量流量計）

1) 將儀表傳感器連接桿上的止退螺母松開，使傳感器存儲腔連接螺母能沿著傳感器連接桿向傳感器方向滑動，使其傳感器能完全縮入傳感器存儲腔連接螺母中。

2) 將傳感器存儲腔連接螺母旋緊于專用球閥上（在旋入前需在他們之間加裝密封墊片）

3) 打開專用球閥，將傳感器連接桿插入管道，直至止退螺母能夠與腔式連接螺母鎖緊。

4) 轉動傳感器連桿，使標記箭頭與介質流動方向相同，鎖緊止退螺母。

5) 更改轉換器方向，如果顯示屏的方向不能滿足現場顯示角度的要求，可以更改顯示屏的方向，顯示表頭可以在水平 6 個方向轉動。切斷電源，打開轉換器前蓋，拆下傳感器與轉換器連線，（4 組共 6 根 接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 ）我們在出廠是已將組別分好。松開表頭法蘭（旋掉 6 顆 M6 的內六角螺絲），此時可以慢慢的移動表頭（千萬要小心不能講表頭跌落）。當觀測方便，重新固定法蘭，并連接傳感器與轉換器連線，蓋緊前蓋接通電源。

6) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝，滿足你現場實際需要。

參照附錄 2 圖（精簡型熱式氣體質量流量計）

1) 在安裝精簡型熱式氣體質量流量計前請確認管道的實際內徑和壁厚。

2) 將熱式氣體質量流量計的其余部分一起裝入專用球閥內，根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸并用手擰緊螺母。

3) 轉動傳感器連桿，使標記箭頭與介質流動方向相同。

4) 根據現場測得的數據換算出在傳感器連接桿上的相應刻度，鎖緊螺母即可。

5) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝，滿足你現場實際需要。

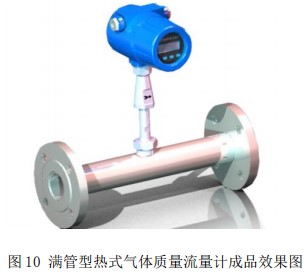

參照附錄 3 圖（滿管型熱式氣體質量流量計）

滿管型儀表在出廠是已經把傳感器正確的裝配在專用的管段上，用戶只需要把管道裝配到現場，因此相對現場插入式的安裝要簡單些。*先在管路上選擇合適的安裝點然后按照必要配套的管段的長度切割管道、安裝相應法蘭和螺栓。確定流體流量要與滿管型熱式氣體質量流量計所標的流量標識一致。并且顯示屏要垂直與水平面，管道軸心要平行水平面，誤差不能超過±2.5°*后用螺栓鎖緊儀表。

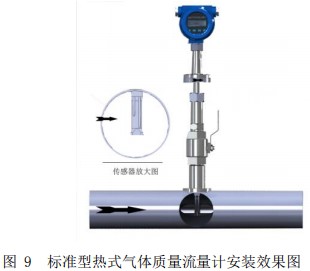

各種安裝后效果圖
